저는 정온 반응을 자주 다루는 실험실 기술자로서, 재현 가능한 결과를 위해 실험 조건을 안정적으로 유지하기 위해 열 순환기에 의존합니다. 특히 발열 및 흡열 반응과 같은 에너지 변화가 수반되는 많은 물리화학 실험에서 정확한 온도 제어는 성공을 결정하는 핵심 요소 중 하나입니다. 열 안정성이 없으면 생성된 데이터가 이론적 값과 달라질 수 있으며, 반응이 통제 불능으로 진행되거나 작업 환경에 위험을 초래할 수 있습니다.
반응 시스템의 불량한 온도 제어는 일관성 없는 결과를 초래할 뿐만 아니라 민감한 화합물의 분해, 합성 실패, 심지어 장비 손상까지 유발할 수 있습니다. 이것이 바로 물리화학을 전공하는 학생, 열화학 반응 연구자, 그리고 반응기에 정밀한 열 방식을 적용하고자 하는 실습 강사들이 제어된 반응에서 열 순환기를 사용하는 방법을 이해하는 것이 중요한 이유입니다.

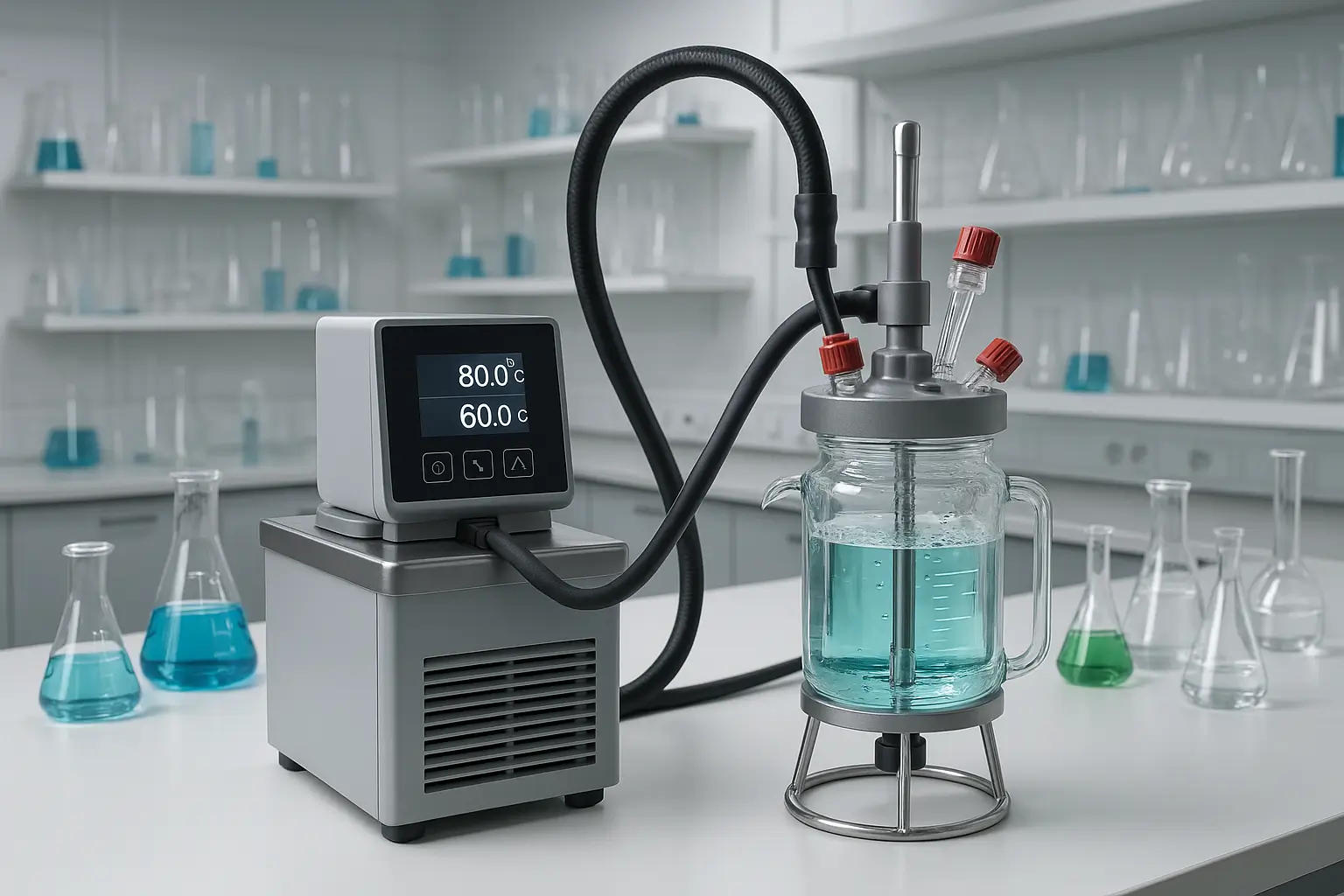

열 순환기는 가열 또는 냉각 유체를 폐쇄 시스템(자켓형 반응기, 알루미늄 블록 또는 재킷형 시험관)에 순환시켜 시스템 내의 온도를 원하는 범위 내에서 최소한의 변동으로 유지하는 원리로 작동합니다. 이 장비는 반응 속도론, 반응 속도 연구, 온도에 민감한 화학 물질 합성 실험의 핵심입니다.
제어된 반응에서 열 순환기를 사용하는 방법
제어된 반응에서 열 순환기를 사용하는 방법을 익히는 것은 현대 열화학 실험실 운영의 기본 기술입니다. 다음은 이 장비를 올바르게 사용하기 위해 고려해야 할 주요 단계입니다.
1. 초기 준비 및 설치
시작하기 전에 열 순환기가 깨끗한 상태이고 액체 저장통이 사양에 맞게 채워져 있는지 확인하십시오. 일반적으로 저온 및 중온의 경우 증류수를 사용하고, 고온(150°C 이상)의 경우 특수 실리콘 오일을 사용합니다. 시스템 및 목표 온도에 맞는 유체를 선택하십시오.
순환기의 입구 및 출구 파이프를 사용할 화학 반응기에 연결하십시오. 연결부에 누출이 없는지 확인하십시오. 특히 고압 시스템의 경우 내열성 열 호스와 추가 클램프를 사용하는 것이 좋습니다.
2. 온도 매개변수 설정
순환기를 켜고 제어판으로 이동합니다. 여기에서 목표 온도(설정값), 펌프 속도 및 작동 모드(예: 가열만 또는 냉장 순환기인 경우 냉각도 포함)를 설정할 수 있습니다.
이 단계에서 제어된 반응은 실험 프로토콜에 따라 적절한 온도 설정을 요구합니다. 예를 들어, 저온 효소 반응의 경우 온도를 5~15°C로 유지하고, 중온 유기 합성 반응의 경우 60~90°C 범위가 자주 사용됩니다.
3. 반응 시작
온도가 목표에 도달하고 시스템이 안정되면(일반적으로 표시등 또는 디지털 알림으로 표시됨) 반응물질을 반응기로 흘려보냅니다. 순환기가 반응 내내 계속 작동하도록 하여 반응기의 온도를 일정하게 유지합니다.
특히 컴퓨터 인터페이스가 있는 디지털 순환기를 사용하는 경우 실제 온도를 기록하고 온도 변화 그래프(있는 경우)를 모니터링하는 것이 중요합니다. 일부 실험에는 온도를 점진적으로 높여야 하므로 단계별 온도 프로그래밍(그라데이션) 기능을 사용할 수 있습니다.
4. 반응 완료 후
반응이 완료되면 시스템을 점진적으로 끄십시오. 가열 없이(냉각 모드) 순환기를 몇 분 동안 계속 작동시켜 온도를 안정화하고 폐쇄 시스템의 과압을 방지하십시오. 반응기 내부의 유체가 충분히 냉각되면 흐름을 멈추고 조심스럽게 연결을 해제하십시오.
열 순환기의 작동 원리 및 구성 요소
제어된 반응에서 열 순환기를 사용하는 방법을 제대로 이해하려면 이 장비가 내부적으로 어떻게 작동하는지 파악해야 합니다.
주요 구성 요소:
| 구성 요소 | 기능 |
|---|---|
| 가열 요소 | 설정된 온도에 따라 열 유체를 가열 |
| 순환 펌프 | 가열/냉각 유체를 외부 시스템으로 지속적으로 순환 |
| 온도 센서(열전대/PT100) | 시스템의 실제 온도를 감지하고 제어기로 신호를 전송 |
| 냉각 시스템(선택 사항) | 능동 냉각용으로, 일반적으로 압축기와 냉매를 사용 |
| 온도 제어기(PID) | 센서 입력 및 설정값을 기반으로 온도 안정성 조절 |
작동 원리:
열 순환기는 유체를 폐쇄된 경로를 통해 반응기 시스템(일반적으로 자켓형)으로 순환시킨 다음 저장통으로 다시 보냅니다. 실제 온도가 목표보다 낮으면 가열 요소가 활성화됩니다. 반대로 온도가 높으면 냉각 시스템(있는 경우)이 작동하거나 가열이 중단됩니다.
PID(비례-적분-미분) 온도 제어기의 기능이 여기서 매우 중요합니다. PID는 실제 온도와 목표 온도의 차이에 따라 출력을 조정하여 가열 또는 냉각 속도를 조절하므로 온도가 너무 높게 진동하거나 오버슈트하지 않습니다.
순환기와 화학 반응기 연결 기술
제어된 반응이 열적으로 진정으로 안정되려면 순환기와 반응 시스템 간의 연결이 최적이어야 합니다. 일반적으로 사용되는 반응 매체에는 여러 유형이 있습니다.
1. 자켓형 반응기(Jacketed Reactor)
이것은 소규모 및 중간 규모 연구실에서 가장 일반적인 연결 방법입니다. 순환기의 호스는 입출구 노즐을 통해 반응기 자켓에 연결됩니다. 내열성이 있는 실리콘 또는 테플론 호스를 사용하십시오.
2. 자켓형 유리 용기
이중 벽 유리 용기는 생물학적 또는 분석 반응에 자주 사용됩니다. 순환기는 외부 자켓에 유체를 순환시켜 내부를 목표 온도로 유지합니다.
3. 구멍이 있는 알루미늄 블록
마이크로튜브 또는 작은 바이알의 경우 열 알루미늄 블록이 사용됩니다. 순환기는 블록 내부의 경로를 통해 유체를 순환시켜 모든 샘플에 균일한 열 분포를 허용합니다.
중요 팁: 역 사이펀을 방지하기 위해 순환기 위치를 반응기보다 낮게 유지하고, 필요한 경우 단방향 밸브를 추가하십시오.
정밀한 온도 설정 및 반응 안정성
제어된 반응에서 온도 안정성은 매우 중요합니다. 이것이 바로 열 순환기의 온도 설정을 신중하게 해야 하는 이유입니다.
1. PID 제어 및 온도 변동
최신 순환기에는 매우 작은 편차(< ±0.1°C)로 온도를 유지할 수 있는 PID 시스템이 장착되어 있습니다. 이러한 안정성은 반응 속도론 또는 생체 촉매 실험에 필수적입니다.
2. 센서 교정
마모나 오염으로 인한 편향된 판독을 방지하기 위해 순환기의 온도 센서를 공인된 실험실 온도계를 사용하여 정기적으로 재교정해야 합니다.
3. 외부 교란 효과
순환기는 바람, 다른 장비의 진동 또는 극심한 조명으로부터 보호되는 위치에 놓아야 합니다. 이러한 요인들이 온도 안정성에 영향을 미칠 수 있기 때문입니다.
열 순환기가 필요한 반응 유형
모든 화학 반응에 열 순환기가 필요한 것은 아니지만, 정밀하게 제어된 반응이 필요한 실험에서는 이 장비가 없어서는 안 될 필수 장치입니다. 다음은 순환기를 사용하여 일정한 온도를 제어해야 하는 몇 가지 반응 유형입니다.
1. 제어해야 하는 발열 반응
중합 또는 방향족 니트로화와 같은 발열 반응에서는 다량의 열에너지가 방출됩니다. 제어되지 않으면 반응 온도가 급격히 상승하여 부반응, 제품 분해, 심지어 작은 폭발을 일으킬 수 있습니다.
제어된 반응에서 열 순환기를 사용하는 방법을 이해하면 실험실 기술자는 능동 냉각 시스템을 사용하여 과도한 열을 흡수하여 온도를 최적의 범위 내로 유지할 수 있습니다. 예를 들어, 스타이렌 중합은 폭주 반응이 일어나지 않도록 약 70-90°C의 온도 제어가 필요합니다.
2. 저온 효소 반응
효소를 사용하는 생체 촉매 반응은 온도에 매우 민감합니다. 1-2°C만 벗어나도 효소가 변성되거나 활성을 잃을 수 있습니다.
이 경우, 열 순환기는 냉각 모드에서 작동하여 반응 온도를 5-25°C 범위로 유지하는 데 사용됩니다. 일반적으로 작은 자켓형 반응기 또는 알루미늄 블록의 바이알이 반응 매체 역할을 합니다. 안정적인 온도 제어는 시간이 지남에 따라 효소 활성을 최적으로 유지하는 데 매우 유용합니다.
3. 단계적 냉각을 통한 결정화
유기 또는 무기 화합물의 결정화는 종종 제어된 냉각을 통해 순수한 결정 형태를 얻기 위해 수행됩니다. 온도가 너무 빨리 떨어지면 결정이 불완전하게 형성되거나 불순물이 포함될 수 있습니다.
열 순환기는 점진적이고 정밀한 온도 하강을 가능하게 합니다. 예를 들어, 80°C에서 25°C까지 3시간 동안 점진적으로 온도를 낮추는 속도를 단계적 온도 프로그래밍(온도 램핑) 기능을 사용하여 조절할 수 있습니다.
4. 반응 속도론 연구
반응 속도론 실험은 측정된 반응 속도가 열 변동에 영향을 받지 않도록 일정한 온도를 요구합니다. 온도가 약간만 변해도 반응 속도 상수(k)가 변경되어 데이터가 유효하지 않게 될 수 있습니다.
열 순환기의 정밀한 온도 제어를 사용하면 연구자는 아레니우스 모델 또는 충돌 이론에 따라 온도와 반응 속도 사이의 관계를 높은 정확도로 평가할 수 있습니다.
5. 연속 가열이 있는 순환 루프 반응
일부 연구 설정에서는 고압 수소화 또는 제약 물질 합성 같이 연속적인 흐름을 가진 폐쇄 루프 시스템에서 반응이 수행됩니다. 열 순환기는 루프 온도를 안정적으로 유지하여 촉매가 최적으로 작동하도록 하는 데 사용됩니다.
일반적인 문제 해결 및 장비 유지 보수 팁
열 순환기는 정교하고 신뢰할 수 있는 장비이지만, 장기간 정기적인 유지 보수 없이 사용하면 기술적인 문제가 발생할 수 있습니다. 다음은 장비 성능을 최적으로 유지하기 위한 기본적인 문제 해결 및 유지 보수 가이드입니다.
1. 순환 흐름이 약하거나 원활하지 않음
증상: 반응기 자켓으로 가는 액체 흐름이 매우 느리거나 전혀 나오지 않습니다.
일반적인 원인:
- 호스가 막히거나 꼬임
- 저장통의 액체 수위가 너무 낮음
- 펌프가 손상되거나 막힘
해결책:
- 전체 흐름 경로를 확인하고 호스를 곧게 펴십시오.
- 최대 한도까지 저장통에 액체를 보충하십시오.
- 펌프와 필터의 침전물 또는 스케일을 청소하십시오.
2. 온도가 설정값과 일치하지 않음
증상: 실제 온도가 항상 목표 온도보다 높거나 낮습니다.
원인:
- 온도 센서가 교정되지 않았습니다.
- 액체 순환이 비효율적입니다.
- 냉각 모드가 활성화되지 않았습니다(온도가 너무 높을 경우).
해결책:
- 표준 외부 온도계를 사용하여 센서를 교정하십시오.
- 순환을 확인하고 공기(버블 트랩)가 갇히지 않았는지 확인하십시오.
- 냉각 시스템이 작동하고 냉매가 충분한지 확인하십시오.
3. 비정상적인 소음 또는 진동
증상: 순환기가 작동할 때 이상한 기계적 소음이 들립니다.
가능한 원인:
- 펌프가 마모되거나 로터가 느슨해졌습니다.
- 시스템에 먼지와 입자가 유입되었습니다.
- 작업 표면이 평평하지 않습니다.
조치:
- 펌프 로터의 내부 검사를 수행하십시오.
- 곰팡이 방지 또는 항균 용액으로 내부를 청소하십시오.
- 장비가 평평하고 안정적인 표면에 있는지 확인하십시오.
정기 유지 보수 팁
장비의 수명과 최적의 성능을 유지하려면 다음과 같은 몇 가지 일상적인 유지 보수 단계를 따르십시오.
- 특히 색상이 변하거나 침전물이 있으면 열 유체를 정기적으로 교체하십시오.
- 사용 빈도에 따라 1~2개월마다 필터와 펌프를 청소하십시오.
- 온도 센서를 1년에 최소 2회 교정하십시오.
- 먼지와 화학 물질 유출로부터 장비를 보호하고 사용하지 않을 때는 덮개를 사용하십시오.
- 자주 사용하는 온도, 작동 시간, 발생한 문제 등 사용 로그를 기록하십시오.
결론: 정밀 화학 반응의 핵심인 열 순환기
현대 물리화학 및 연구실에서 제어된 반응에서 열 순환기를 사용하는 방법은 정온 실험의 안정성, 재현성 및 안전성을 보장하려는 모든 사람에게 중요한 역량이 되었습니다. 열 순환기는 단순한 보조 도구가 아니라 반응 시스템의 필수적인 부분으로, 최적의 온도를 일정하고 높은 정밀도로 유지하는 데 도움이 됩니다.
이 장비의 사용은 효소 반응, 중합, 결정화 등 다양한 유형의 실험에 매우 유용합니다. 작동 원리, 올바른 연결 방법, 적절한 온도 설정을 이해함으로써 연구자는 보다 일관되고 과학적으로 정당화할 수 있는 반응 결과를 얻을 수 있습니다.
화학과 졸업생, R&D 기술자 또는 화학 실습 강사에게 이 장비의 숙련은 실험실 역량을 강화하고 최적의 실험 결과를 달성하는 데 필요한 시간을 단축할 것입니다. 정기적인 유지 보수와 기본적인 문제 해결이 핵심이라는 것을 잊지 마십시오. 그러면 열 순환기가 실험실에서 다양한 고정밀 실험을 안정적으로 수행하는 데 도움이 될 것입니다.
